一、概述

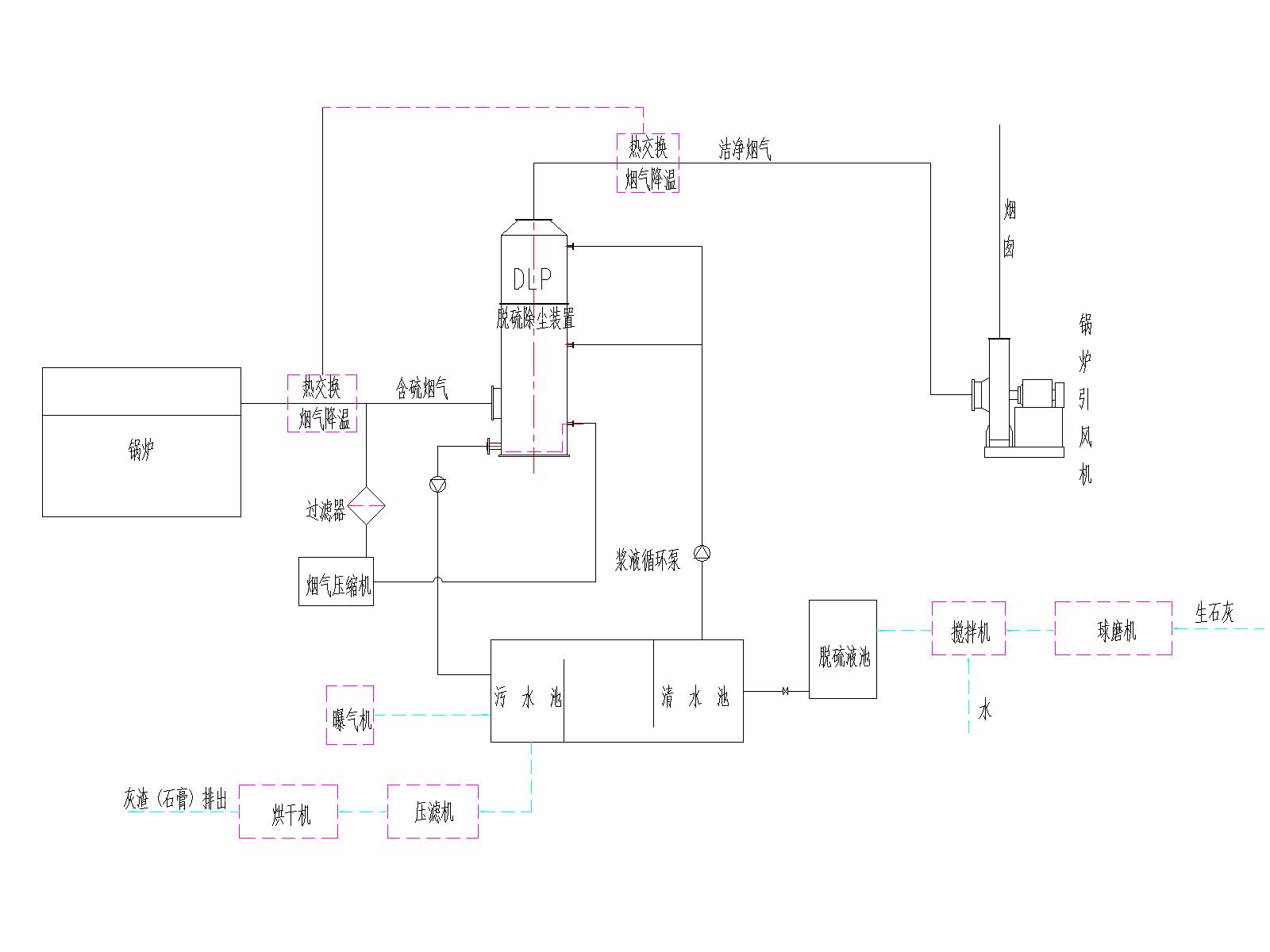

链条炉烟气经增压风机加压通过原烟道进入吸收塔。在吸收塔内，上行烟气与向下喷淋的循环浆液液滴逆流接触，通过化学反应脱去烟气中的SO2、SO3及HCl、HF等酸性气体，经过吸收塔顶部烟囱排放至大气。
石灰浆液制备系统将制成的石灰浆液储存在石灰浆液箱中，根据系统pH值需要由石灰浆液泵送至吸收塔内。吸收塔内的浆液经过循环泵送至吸收塔上部喷淋层，经喷嘴雾化为细小液滴向下喷淋与向上运行的烟气充分接触，通过浆液吸收脱去烟气中的酸性气体，最终落入吸收塔浆池，进一步反应、结晶为CaSO42H2O颗粒。
根据吸收塔内的悬浮固体物含量的变化，将排出一定量的石膏浆液，进入石膏旋流器进行一级脱水，然后50%浓度的石膏浆液进入真空皮带脱水进行二次脱水，最终石膏含水率小于10%。石膏脱水系统的大部分水进入滤液池并全部返回系统各点回用。

二、反应原理
用于去除SOX的浆液收集在吸收塔浆池内。吸收塔浆池被分成氧化区和结晶区，在上部氧化区内，氧化空气通过一个分配系统吹入，在PH值为5～6的浆液中生成石膏；在结晶区，石膏晶种逐渐增大，并生成易于脱水的较大晶体，新的石灰浆液也被加入这个区域。

三、工艺组成
石灰浆液制备系统、烟气系统、吸收塔系统、石膏脱水系统、工艺水系统、事故排放系统等。
