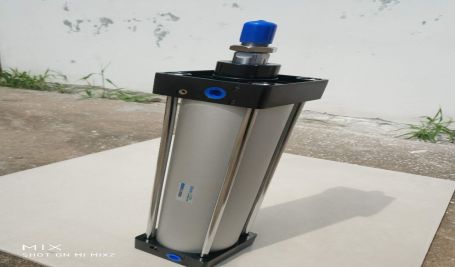

产品名称:气缸
所属分类:除尘脱硫脱硝配件
产品概述:工作原理除尘气缸依据工作所需力的大小来确定活塞杆上的推力和拉力。由此来挑选气缸时应使气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备粗笨、本钱高,同时耗气量增大,造成动力浪费。在夹具设计时,应尽量选用
全国统一服务热线:0515-81772777
全国统一服务热线:153-7111-5127
工作原理
除尘气缸依据工作所需力的大小来确定活塞杆上的推力和拉力。由此来挑选气缸时应使气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备粗笨、本钱高,同时耗气量增大,造成动力浪费。在夹具设计时,应尽量选用增力机构,以减少气缸的尺度。
组成
1、缸筒:除尘气缸缸筒的内径大小代表了气缸输出力的大小,活塞要在缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8um,对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力和磨损,并能防止锈蚀,缸筒材质除使用高碳钢管外,还是用高强度铝合金和黄铜.小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。
2、端盖:气缸端盖上设有进排气通口,油的还在端盖内设有缓冲机构,杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内,杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件,端盖过去常用可锻铸铁,现在为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。3、活塞:活塞是气缸中的受压力零件,为防止活塞左右两腔相互窜气,设有活塞密封圈,活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定,滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
4、活塞杆:活塞杆是气缸中重要的受力零件,通常使用高碳钢,表面经镀硬铬处理,或使用不锈钢,以防腐蚀,并提高密封圈的耐磨性。
5、密封圈:回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。-
